Using BizCharts


Init

image_1bvlrbbm01pcv105012ipcge1gk1m.png-23.1kB

demo

创建容器

在页面的 body 部分创建一个节点,例如,一个id为mountNode的div。

使用组件生成图表

  • 引入图表需要的组件
  • 用组件组装成需要的图表
  • 把图表渲染到 mountNode 节点上
import React from 'react';
import ReactDOM from 'react-dom';
import { Chart, Geom, Axis, Tooltip, Legend, Coord } from 'bizcharts';

// 数据源
const data = [
  { genre: 'Sports', sold: 275, income: 2300 },
  { genre: 'Strategy', sold: 115, income: 667 },
  { genre: 'Action', sold: 120, income: 982 },
  { genre: 'Shooter', sold: 350, income: 5271 },
  { genre: 'Other', sold: 150, income: 3710 }
];

// 定义度量
const cols = {
  sold: { alias: '销售量' },
  genre: { alias: '游戏种类' }
};

// 渲染图表
ReactDOM.render((
  <Chart width={600} height={400} source={data} scale={cols}>
      <Axis name="genre" />
      <Axis name="sold" />
      <Legend position="top" dy={-20} />
      <Tooltip />
      <Geom type="interval" position="genre*sold" color="genre" />
    </Chart>
), document.getElementById('mountNode'));

Composition

component

  • 实体组件:在图表上有对应的图形、文本显示。
  • 抽象组件:没有显示,是一种概念抽象组件。

Chart 实体组件

图表组件。所有的其他组件都必须由<Chart>包裹。

image_1bvlsoud35mg1ijtv3a1aa118h81g.png-70.9kB

forceFit[Boolean]

设置图表的宽度是否自适应,设置为 true,则图表 chart 会继承父元素的宽度,用户设置的 width 则不生效。 默认值: false。

height[Number](必填)

指定图表的高度,默认单位为’px’。

data[Array/DataSet]

图表数据源,是一个包含 JSON 对象的数组或者 DataView 对象。

scale[Object]

(fieldName: string, scaleConfig: object) (scaleConfig: object) 图表数据源相关的比例尺信息,scaleConfig 可配置属性如下。
scale={
  {
    fieldName:'sales',
    //scaleConfig
    {
      type: 'identity' | 'linear' | 'cat' | 'time' | 'timeCat' | 'log' | 'pow', // 指定数据类型
      alias: string, // 数据字段的别名
      formatter: function, // 格式化文本内容
      range: array, // 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
      tickCount: number, // 设置坐标轴上刻度点的个数
      ticks: array, // 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示
      sync: boolean // 当 chart 存在不同数据源的 view 时,用于统一相同数据属性的值域范围
    }
  }
}

placeholder[String]

图表source为空时显示的内容。会在图表区域的中间显示 “暂无数据” 。

更多属性、方法参考Chart API doc

Coord 抽象组件

坐标系组件。用来描述<Chart> <View>组件的坐标系,比如笛卡尔坐标系、极坐标系。

抽象出的2维定位系统,描述数据如何映射到平面。BizCharts包含两种类型坐标系:极坐标系(polar、theta、helix)和笛卡尔坐标系。

  • <Coord>坐标系组件只作为<Chart><View>的child,同时组件下不能嵌套其他图表组件。
  • Coord的定义在一个Chart中是唯一的,但<View>中可以有独立坐标系存在。
  • 默认采用笛卡尔坐标系,直角坐标系(rect)
  • 通过type属性设置为极坐标

image_1bvlucc301ei5nu9kct6eg3ej1t.png-6.9kB

type[String]

  • rect:直角坐标系;仅支持2维的x、y。
  • polar:极坐标系;2维的角度和半径。
  • theta:一种特殊的极坐标系,半径固定,将数据映射到角度,常用于饼图的绘制。
  • helix:螺旋坐标系,基于阿基米德螺旋线。

scale[Array]

放大、缩小,默认按照坐标系中心放大、缩小。 Array:数据长度必须为2,第一个值代表 x 方向缩放比例,第二个值代表 y 方向缩放比例。

<Coord scale={[0.7, 1.2]} />

scale.gif-47.8kB

reflect[‘x’ ‘y’]

镜像, 沿 x 方向镜像或者沿 y 轴方向映射。

reflect.png-8.5kB

更多属性、方法参考Coord API doc

Axis 实体组件

坐标轴组件。通常包含两个坐标轴,在笛卡尔坐标系下,分别为x轴和y轴,在极坐标系下,则分别由角度和半径2个维度构成。每个坐标轴由坐标轴线(line)、刻度线(tickLine)、刻度文本(label)、标题(title)以及网格线(grid)组成。

image_1bvlvhu9r18i51k6ofv2u4h11f166.png-40.6kB

  • <Axis>坐标轴组件只可以作为<Chart><View>的child,同时<Axis>组件下不能嵌套其他图表组件。
  • BizCharts中将Axis抽离为一个单独的组件,不使用则默认不显示坐标轴及相关信息。
  • 使用Axis组件时,必须指定当前坐标轴对应数据源中的字段名
// 制定坐标轴对应数据源中的字段名
<Chart width={600} height={400} source={data}>
  <Axis name="sold" />
  <Geom type="interval" position="genre*sold" color="genre" />
</Chart>
  • 一旦使用<Axis>组件,那么所有的坐标轴都会显示,如若需要隐藏某一个坐标轴及相关信息,务必将visible参数并置为false
// 只显示其中一条坐标轴
<Chart width={600} height={400} source={data}>
  <Axis name="sold" />
  <Axis name="genre" visible={false} />
  <Geom type="interval" position="genre*sold" color="genre" />
</Chart>

更多属性、方法参考Axis API doc

Geom 实体组件

几何标记组件。点、线、面这些几何图形。

image_1bvm0jccgcul1em81i1t6ucev6j.png-79kB

BizCharts 中并没有特定的图表类型(柱状图、散点图、折线图等)的概念,用户可以单独绘制某一种类型的图表,如饼图,也可以绘制混合图表,比如折线图和柱状图的组合。

  • point:点图、折线图中的点
  • path:路径图、地图上的路径
  • line:折线图、曲线图、阶梯线图、雷达图
  • area:区域图(面积图)、层叠区域图、区间区域图、雷达图
  • interval:柱状图、直方图、南丁格尔玫瑰图、饼图、条形环图(玉缺图)、漏斗图
  • polygon:色块图(像素图)、热力图、地图
  • schema:k线图、箱型图
  • edge:树图、流程图、关系图
  • heatmap:热力图

type[String]

几何标记类型。还提供了组合类型。

  • pointStack:层叠点图
  • pointJitter:扰动点图
  • pointDodge:分组点图
  • intervalStack:层叠柱状图
  • intervalDodge:分组柱状图
  • intervalSymmetric:对称柱状图
  • areaStack:层叠区域图
  • schemaDodge:分组箱型图

position[String]

位置属性的映射,属性用*连接符。

//以下面的语句为例,在 position 属性上,映射了两个属性: cut 和 price,分别表示将 cut 数据值映射至 x 轴坐标点,price 数据值映射至 y 轴坐标点。
<Geom
  position="cut*price"
/>

image_1bvm1i395l6o15uqebh1fik5ij9.png-22.4kB

color[‘field’ [‘field’, colors] [‘field’, ‘color1-color2-colorN’]]
  • field:对应数据字段名
  • colors:数据值映射到指定的颜色值
  • color1-color2-colorN:映射连续数据,实现颜色渐变

shape、size

类似color属性的配置。

更多属性、方法参考Geom API doc

//代码示例
<Geom color={['price', '#ff0000-#00ff00']}/>

Legend 实体组件

图例组件。只可以作为<Chart />组件的Child。

image_1c4llsfnkumipdh1026ngeoad9.png-30.1kB

  • shape 属性,会根据不同的 shape 类型生成图例;
  • color 属性, 会赋予不同的图例项不同的颜色来区分图形;
  • size 属性, 在图例上显示图形的大小。
position ‘top’ ‘left’ ‘right’ ‘bottom’

图例显示位置。默认值:’right’。

itemFormatter Function

用于格式化图例每项的文本显示。

更多属性、方法参考Legend API doc

Label 实体组件

几何标记的辅助文本组件。必须是<Geom>的child。

<Geom>
  <Label content='sales' .../>
</Geom>
content[String Array:[String, Function]]

指定label上显示的文本内容,可以是数据纬度,也可以自定义。

<Label
  content="常量字符串"
  //或者
  content="sales*date"
  //或者
  content={["sales*date", (sales, date)=>{
    return `${data}:${sales}`;
  }]}
/>

formatter[Function]

格式化显示文本信息。

<Label
  content='name'
  formatter={(name, item, index)=>{
    // text 为每条记录 x 属性的值
    // item 为映射后的每条数据记录,是一个对象,可以从里面获取你想要的数据信息
    // index 为每条记录的索引
    var point = item.point; // 每个弧度对应的点
    var percent = point['percent'];
    percent = (percent * 100).toFixed(2) + '%';
    return name + ' ' + percent;
  }}
/>

htmlTemplate[Function]

自定义html文本。

<Label
  content='name'
  htmlTemplate={(text, item, index)=>{
    // text 为每条记录 x 属性的值
    // item 为映射后的每条数据记录,是一个对象,可以从里面获取你想要的数据信息
    // index 为每条记录的索引
    var point = item.point; // 每个弧度对应的点
    var percent = point['percent'];
    percent = (percent * 100).toFixed(2) + '%';
    // 自定义 html 模板
    return '<span class="title" style="display: inline-block;width: 50px;">' + text + '</span><br><span style="color:' + point.color + '">' + percent + '</span>';
    }
  });
chart.render();  }}
/>

更多属性、方法参考Label API doc

Tooltip 实体组件

image_1bvmamgeke7rbtfpmvenf3rd13.png-39.5kB

image_1bvmalsle1217q7hqbhkbc1punm.png-9.3kB

提示框组件。

  • <Tooltip>只可以作为<Chart><View>的child,同时<Tooltip>组件下不能嵌套其他图表组件。
  • BizCharts中将Tooltip抽离为一个单独的组件,不使用Tooltip组件则默认不显示所有提示信息。
<Chart width={600} height={400} data={data}>
  <Tooltip />
  <Geom type="bar" position="genre*sold" color="genre" />
</Chart>

crosshairs[Object]

//可配置值
//geom为 'line', 'area', 'path', 'areaStack 时默认会展示垂直辅助线
//geom为 'interval' 默认会展示矩形背景框
{
  //rect: 矩形框,x: 水平辅助线,y: 垂直辅助线,cross: 十字辅助线。
  type: 'rect' || 'x' || 'y' || 'cross',
  style: {
    lineWidth:2,
    stroke:"#ff0000",
  }
}

containerTpl[String]

tooltip容器模板,必须包含以下class。

<div class="g2-tooltip">
  <!-- tooltip 标题 -->
  <div class="g2-tooltip-title" style="margin:10px 0;"></div>
  <!-- tooltip 内容列表容器 -->
  <ul class="g2-tooltip-list"></ul>
</div>

itemTpl[String]

tooltip每项记录的模板,这个属性可以格式化tooltip的显示内容。

<li data-index={index}>
  <!-- 每项记录的 marker -->
  <span style="background-color:{color};width:8px;height:8px;border-radius:50%;display:inline-block;margin-right:8px;"></span>
  {name}: {value}
</li>

格式化tooltip显示内容

<Chart>
  <Geom
    tooltip={['time*sold', (time, sold) => {
      return {
        //自定义 tooltip 上显示的 title 显示内容等。
        name: 'sold',
        title: 'dddd' + time,
        value: sold
      };
    }]}
  />
</Chart>

更多属性、方法参考Tooltip API doc

Guide 辅助标记组件

子组件

  • Line:辅助线(可带文本),例如表示平均值或者预期分布的直线
  • Image:辅助图片,在图表上添加辅助图片
  • Text:辅助文本,指定位置添加文本说明
  • Region:辅助框,框选一段图区,设置背景、边框
  • Html:辅助html,指定位置添加自定义html,显示自定义信息
  • Arc:辅助弧线

不同的辅助标记组件所支持的配置属性不一样,主要差异为坐标位置属性差异。

  • Text,Html中使用position
  • Line,Region,Image,Arc中使用start、end

更多属性、方法参考Guide API doc

Facet 抽象组件

分面组件。将一份数据按照某个维度分隔成若干子集,然后创建一个图表的矩阵,将每一个数据子集绘制到图形矩形的窗格中,所有子图采用相同的图表类型。

  • 按照指定的维度划分数据集
  • 对图表进行排版

image_1bvmf2bad15ck7gs1g9e1p3p1fch9.png-209.9kB

<Facet> 系组件只可以作为 <Chart> 组件的child,同时 <Facet> 组件下只能嵌套一个返回组件的匿名函数。

<Facet type='tree' fields={['cut', 'clarity']}>
        //该匿名函数会转为 `eachView:function`
        {(view, facet)=>{
          view.point()
          .position('carat*price')
          .color('cut')
          .shape('circle')
          .opacity(0.3)
          .size(3);
        }}
</Facet>
type[‘rect’ ‘list’ ‘circle’ ‘tree’ ‘mirror’]
  • rect:默认类型,指定2个维度作为行列,形成图表的矩阵
  • list:指定一个维度,可以指定一行有几列,超出自动换行
  • circle:指定一个维度,沿着圆分布
  • tree:指定多个维度,每个维度作为树的一级,展开多层图表
  • mirror:指定一个维度,形成镜像图表
  • matrix:指定两个维度,形成矩阵分面图表
fields[String Array]

设定数据划分的维度,是数据的字段名,包含多个维度时使用数组传入。

更多属性、方法参考Facet API doc

View 抽象组件

视图组件。由 Chart 实例生成和管理,拥有自己独立的数据源、坐标系和图层,用于异构数据的可视化以及图表组合。一个 Chart 由一个或者多个视图 View 组成,因此 view 上的属性基本同 chart 基本相同。

  • 在同一个容器中出现两个或者更多不同坐标系的图表时,可以采用View组件来实现。
  • 同一个容器中的两个图表需要采用不同的数据源时。

id[String]

视图的 id 标识,用于唯一标定视图,如果用户不指定,G2 会默认提供一套 id 生成机制(‘view’ + views.length,如 view0, view1, …, viewN)。

更多属性、方法参考View API doc

position

image_1bvlrggu61asdn4krma1s231sth13.png-556.3kB

Data

图表数据支持两种数据格式:

  • JSON数组
  • DataView对象

DataSet

DataSet的目标是为数据可视化场景提供状态驱动(state driven)的、丰富而强大的数据处理能力。

  • DataSet(数据集):一组数据集合
  • DataView(数据视图):单个数据视图,目前有普通二维数据(类似一张数据库表)、树形数据、图数据和地理信息数据几种类型
  • state(状态量):数据集内部流转的控制数据状态的变量
  • Transform(变换):数据变换函数,数据视图做数据处理时使用,包括图布局、数据补全、数据过滤
  • Connector(连接器):数据接入函数,用于把某种数据源(譬如csv)载入到某个数据视图上

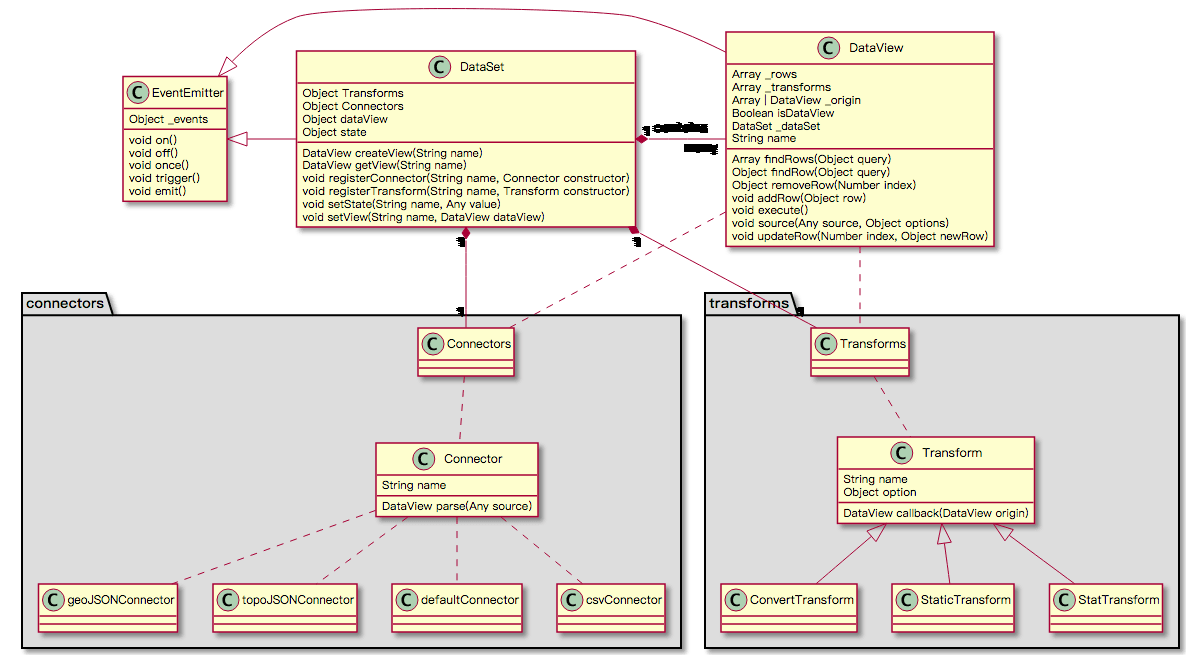

数据处理

数据处理分为两个大的步骤:数据连接(Connector)和数据转换(Transform)。

image_1bvtj3rq5jhvobpi01dm4f2p9.png-141.5kB

数据连接(Connector)

数据连接负责导入和归一化数据(例如CSV、GeoJSON)。

数据转换(Transform)

数据转换负责进行各种数据转换操作(例如图布局、数据统计、数据补全等)。

在单个数据视图(DataView)的基础上增加了数据集(DataSet)的概念,通过统一的 DataSet 管理,实现了各个数据视图之间的状态同步和交互。

更多属性、方法参考DataSet API doc

数据流

  1. 加载数据
  2. 对数据进行分组(默认根据sizeshapecolor分组)
  3. 保存原始数据到属性_origin
  4. 数据数值化(例如分类类型转换为索引值)
  5. 归一化操作(数值优化、调整分布范围,均匀分布易于用户理解)
  6. 计算绘制图形需要的点
  7. 映射至图形属性
  8. 渲染绘制

参考G2 的数据处理流程

Theme

默认提供两种主题:default、dark。

主题切换

使用setTheme方法切换主题。

 BizCharts.setTheme('dark');

自定义主题

  const seaTheme = {
    animate:false,
    colors:{},
    shapes:{},
  };
  BizCharts.setTheme(seaTheme);

定制参数参考

Interaction

默认交互

  • active激活:hover
  • select选中:选择、框选

激活

开启以及关闭shape对于hover的响应效果。

<Geom active={false} />
<Geom active={true} />

选中

  • 不可选中
  • 单选
  • 多选
  • 选中是否可取消选中
<Geom select={false} />; // 关闭
<Geom select={true} />; // 打开
<Geom select={[true, {
 mode: 'single' || 'multiple', // 选中模式,单选、多选
 style: { }, // 选中后 shape 的样式
 cancelable: true | false, // 选中之后是否允许取消选中,默认允许取消选中
 animate: true | false // 选中是否执行动画,默认执行动画
}]} />;

默认饼图支持选中交互,其他Geom的选中模式默认关闭。
